DWG 뷰어 한글판 무료 다운로드와 오토캐드 도면 열기 방법
목차
- 1. DWG 뷰어란?
- 2. DWG 뷰어 무료 다운로드
- 3. DWG TrueView 설치 방법
- 4. DWG 파일 열기와 주요 기능
- 5. 설치 없이 DWG 파일 보는 방법
- 6. 다운로드 전 확인사항과 오류 해결
1. DWG 뷰어란?
DWG 뷰어는 AutoCAD가 설치되어 있지 않은 PC에서도 DWG 도면 파일을 열어 확인할 수 있는 프로그램입니다. 건축, 토목, 기계, 설계 업무에서 전달받은 캐드 도면을 확인해야 하지만 직접 수정할 필요가 없는 경우 유용합니다.
대표적인 무료 프로그램은 Autodesk에서 제공하는 DWG TrueView입니다. DWG와 DXF 파일을 열어볼 수 있으며 도면 확대·축소, 측정, 출력과 DWG 버전 변환 등의 기능을 제공합니다. AutoCAD 유료 라이선스가 없어도 도면 확인 용도로 사용할 수 있습니다.
2. DWG 뷰어 무료 다운로드
DWG TrueView는 AutoCAD 개발사인 Autodesk에서 공식적으로 제공하는 Windows용 DWG 뷰어입니다. 다운로드할 때는 출처가 불분명한 자료실이나 설치 프로그램보다 Autodesk 공식 홈페이지를 이용하는 것이 안전합니다.
공식 다운로드: www.autodesk.com/kr/viewers

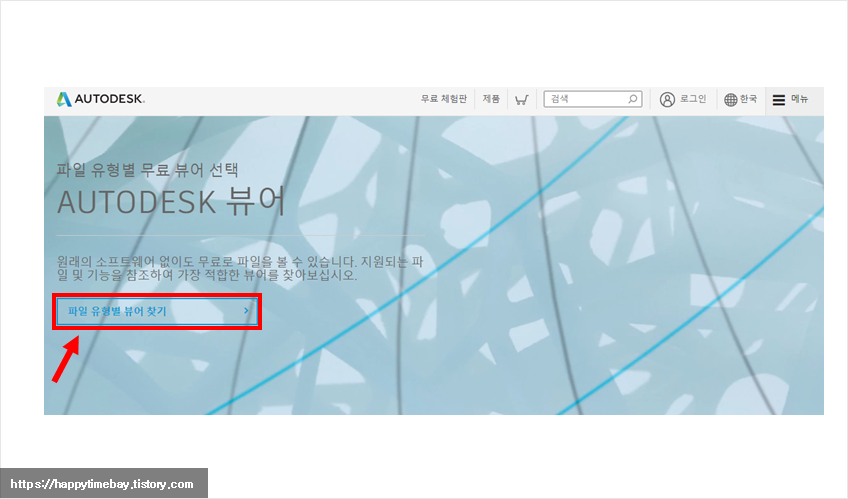

공식 뷰어 페이지에서 DWG TrueView 항목을 찾아 다운로드하면 됩니다. Autodesk 한국어 홈페이지를 이용하면 주요 안내를 한글로 확인할 수 있습니다. 다만 실제 설치 프로그램의 표시 언어는 제공되는 버전과 설치 환경에 따라 달라질 수 있으므로 다운로드 화면에서 지원 언어를 확인하는 것이 좋습니다.
구분 내용 프로그램 Autodesk DWG TrueView 지원 파일 DWG, DXF 운영체제 Windows 주요 기능 도면 보기, 측정, 출력, DWG 버전 변환 3. DWG TrueView 설치 방법
Autodesk 공식 홈페이지에서 DWG TrueView를 선택해 설치 파일을 받은 뒤 실행합니다. 화면에 표시되는 이용약관과 설치 위치 등을 확인하고 설치를 진행하면 됩니다. 프로그램 용량이 비교적 큰 편이므로 저장공간을 충분히 확보해 두는 것이 좋습니다.
설치가 완료되면 시작 메뉴에서 DWG TrueView를 실행할 수 있습니다. 처음 실행할 때 보안 설정이나 초기 구성 과정으로 인해 시간이 조금 걸릴 수 있으며, 설치 후 재부팅이 필요한 경우에는 안내에 따라 PC를 다시 시작하면 됩니다.
회사 PC에 설치하는 경우에는 관리자 권한이 필요할 수 있습니다. 설치 버튼이 실행되지 않거나 권한 관련 메시지가 나타난다면 사내 PC 관리 권한을 먼저 확인해야 합니다.
4. DWG 파일 열기와 주요 기능

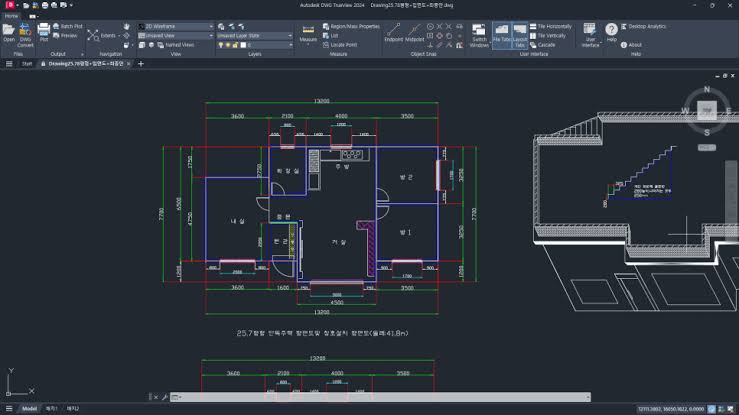

DWG TrueView를 실행한 뒤 Open 메뉴에서 확인하려는 DWG 파일을 선택하면 도면을 열 수 있습니다. 마우스 휠을 이용해 확대·축소하고 화면을 이동하면서 전체 도면과 세부 내용을 확인할 수 있습니다.
단순 도면 확인 외에도 거리나 치수를 측정하고 도면을 인쇄하거나 PDF 형태로 출력하는 용도로 활용할 수 있습니다. 이전 버전의 AutoCAD를 사용하는 사람에게 도면을 전달해야 하는 경우 DWG Convert 기능을 이용해 호환 가능한 이전 DWG 형식으로 변환하는 것도 가능합니다.
DWG TrueView는 기본적으로 도면 확인과 변환을 위한 프로그램이므로 AutoCAD처럼 자유롭게 선을 추가하거나 설계를 수정하는 용도와는 차이가 있습니다. 실제 도면 편집이 필요하다면 AutoCAD 또는 별도의 CAD 편집 프로그램을 이용해야 합니다.
5. 설치 없이 DWG 파일 보는 방법
프로그램을 설치하고 싶지 않다면 Autodesk Viewer를 이용할 수 있습니다. 인터넷 브라우저에서 DWG 파일을 업로드해 도면을 확인하는 방식으로 Windows뿐 아니라 Mac 등에서도 사용할 수 있습니다.
온라인 DWG 뷰어: viewer.autodesk.com
Autodesk Viewer는 DWG뿐 아니라 STEP, DWF, RVT 등 다양한 2D·3D 파일 형식을 지원하며 웹에서 도면을 확대하고 측정하거나 마크업할 수 있습니다. 다른 사람과 도면을 공유하며 검토해야 할 때도 편리합니다.
다만 온라인 뷰어는 파일을 서버에 업로드해야 하므로 회사 내부 설계도, 보안도면, 외부 반출이 제한된 자료라면 사내 보안규정을 먼저 확인해야 합니다. 보안이 중요한 DWG 파일은 PC에 설치하는 DWG TrueView를 사용하는 편이 적합할 수 있습니다.
6. 다운로드 전 확인사항과 오류 해결
DWG TrueView는 Windows용으로 제공되므로 사용 중인 운영체제와 시스템 요구사항을 먼저 확인해야 합니다. 오래된 Windows나 사양이 낮은 PC에서는 최신 버전 설치 또는 실행이 정상적으로 되지 않을 수 있습니다.
DWG 파일이 열리지 않는다면 파일이 손상되지 않았는지 확인하고 다른 DWG 파일도 열리지 않는지 테스트해보는 것이 좋습니다. 특정 파일만 문제가 있다면 해당 도면 자체의 오류일 가능성이 있고 모든 도면이 열리지 않는다면 프로그램 설치 상태를 점검해야 합니다.
무료 DWG 뷰어를 검색하면 여러 프로그램이 나오지만 단순히 AutoCAD 도면을 확인하는 목적이라면 Autodesk 공식 DWG TrueView가 가장 기본적인 선택입니다. 설치가 부담스럽다면 Autodesk Viewer를 이용하면 별도의 프로그램 설치 없이 브라우저에서 바로 DWG 파일을 확인할 수 있습니다.
